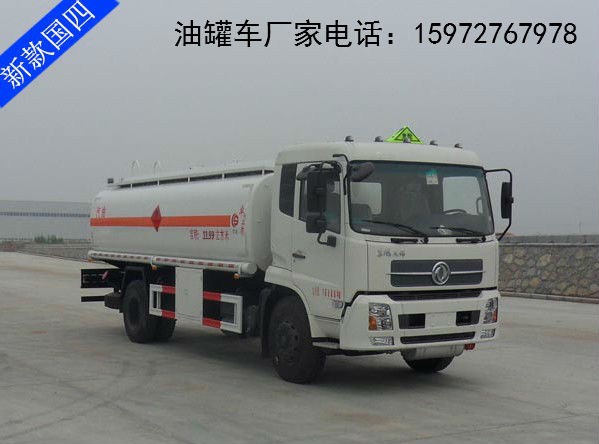

東風天錦12噸加油車采用東風DFL1160BX5型油車專用底盤，搭載康明斯180馬力發動機，軸距4700，東風6檔變速箱，9噸后橋，9.00鋼絲胎，有空調。加裝前盤制動、限速裝置、ABS防抱死系統。加油車罐體有效容積為14.5立方米，可裝運12噸柴油。兩個歐標罐蓋，罐體底部安裝緊急切斷裝置。配備山東產優質齒輪泵。加油車配加油機、自動回位卷盤、加油槍等一整套加油設備�？煞謧}(cāng)，可選裝雙聯泵，雙加油機，廢氣回收裝置，下加油裝置，防溢流探桿、探頭、探桿座等裝置。
注：罐體采用武鋼產Q-235 5mm厚優質板材(國標板材)制作，罐體成型采用同行業最先進的卷板機一次成型，罐體筒體及前后封頭均采用機器自動焊工藝（非人工手動焊接，使焊縫與母體板材的強度達到一致），漲型封頭。罐體成型后先做探傷檢測，然后做兩道防銹漆(防銹處理工作到位，可延長油罐車的使用壽命)，之后才是整車安裝。
【主要技術參數】
產品商標
楚勝牌
公告批次
279
產品名稱加油車產品型號CSC5160GJYDX5型加油車
總質量(Kg)16000罐體容積(m3)11.99
額定載質量(Kg)8000外形尺寸9000×2460×3150
整備質量(Kg)7805貨廂尺寸××
額定載客(人) 準拖掛車總質量(Kg)
駕駛室準乘人數(人)3載質量利用系數
接近角/離去角(°)20/11前懸/后懸1430/2570,1430/2870
軸數2軸距5000,4700,4500
軸荷(Kg)6000/10000最高車速(Km/h)80
其它備注：1、運輸介質:汽油,類項號:第3類,密度700千克/立方米,罐體有效容積11.99立方米,罐體外形尺寸6100×2100×1400;加油裝置型號/廠家: 80YHCB-60/山東博山齊魯油泵廠;選裝左右兩側扶梯或后部無扶梯;2、側/后防護材料為Q235,側防護螺栓連接,后防護焊接,下邊緣離地高550mm,截面尺寸為100×50mm;3、隨底盤選裝駕駛室;軸距與后懸對應關系為:5000/2570,4700/2870;隨底盤選裝駕駛室,選裝不同顏色駕駛室外觀;僅選用子午胎和前盤制動器的底盤;安裝具有衛星定位功能的行駛記錄儀;ABS生產廠家及型號:東科克諾爾商用車制動系統(十堰)有限公司,3631010-C2000。
【底盤技術參數】
底盤型號DFL1160BX5底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風商用車有限公司
外形尺寸8790,8290,7790,7190×2370,2460×2760,2840輪胎數6
接近角/離去角(°)20/13輪胎規格10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR
鋼板彈簧片數8/10+8,7/9+6,9/10+8前輪距1880,1920
燃料種類柴油后輪距1860,1800,1820
排放標準GB3847-2005,GB17691-2005(國Ⅳ)
發動機型號 發動機生產企業 排量 功率(Kw)
ISB180 40 東風康明斯發動機有限公司 5900 132
