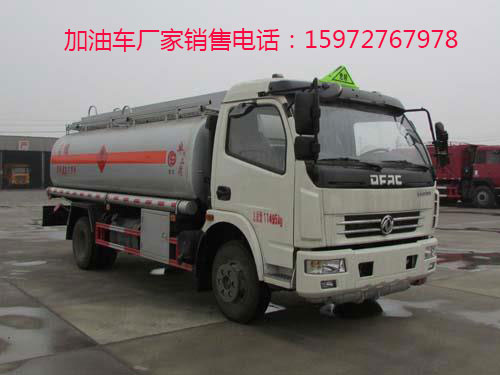

8噸東風多利卡加油車底盤配置：
采用廈工 楚勝（湖北）專用汽車制造有限公司申報國家發改委審批下發的CSC5112GJY4AA型加油車：整車外型尺寸【長6.9米、寬2.0米、高2.75米】、此車上牌噸位 6.6噸。采用東風公司生產DFA1110SJ11D3型柴油危險品專用汽車底盤進行加裝罐式車，可前翻駕駛室，玉柴150馬力或者朝柴125馬力，加裝盤式制動，限速裝置，ABS,帶動力轉向，離合助力，軸距3800mm，8.25鋼絲胎。
8噸東風多利卡加油車上裝配置：
1、罐體以及罐體的前后封頭都采用國標優質Q235碳鋼板/4.2㎜鋼板制作、罐體的前后封頭為水壓弧型狀、罐內防波板為Q235碳鋼 3.0mm鋼板制作\每倉罐內2道防波板\為水壓弧形狀，嚴格保證公告罐體尺寸制作水容積為9.6方，裝柴油8噸。
2、單倉帶泵，可泵進泵出（罐車并配帶60\30帶回流閥的油泵）、此泵安裝在車身左側中部位置，所有自流以及泵出口均帶出口保護箱，所有出口為大梁下出油，出口保護箱為全密封式結構，出口箱帶箱鎖，所有球閥采用鋁合金，罐體兩側各配壹條與罐體一樣長度的鐵質炮筒管道箱及兩條卸油管并帶快速接頭，兩只4㎏大滅火器，工具箱按有效空間盡量做大。
3、罐體副梁上裝一個正星大流量加油機，15米的回位卷盤帶加油槍。歐標系統一套：下裝油、油氣回收、防溢流探桿探座。
4、罐體為銀色漆，所有出口均帶堵蓋，保證整車公告外型尺寸，罐體正中部周圍反光帶，以及紅白相間的反光標識，“易燃易爆”標識貼于罐體左右后正中部各一只。
5、罐體頂部正中位置一只鋁合金歐標進料孔、罐體底部氣動海底安全總閥一只。
6、出具湖北特檢院罐體檢驗報告、產品質量證明書均按標準出具、產品質量證明書內要求有氣動海底安全閥門的型號以及證明書、探傷報告、竣工圖。
8噸東風多利卡加油車參數：
【主要技術參數】
產品商標楚勝牌公告批次275
產品名稱加油車產品型號CSC5112GJY4AA型加油車
總質量(Kg)11495罐體容積(m3)8.3
額定載質量(Kg)6600外形尺寸6900×2100×2750
整備質量(Kg)4700貨廂尺寸××
額定載客(人)準拖掛車總質量(Kg)
駕駛室準乘人數(人)3載質量利用系數
接近角/離去角(°)24/16前懸/后懸1210/1890
軸數2軸距3800
軸荷(Kg)4595/6900最高車速(Km/h)80
其它備注：1,運輸介質:柴油,汽油,密度:830千克/立方米,類項號:3;罐體有效容積8.3立方米;罐體外形尺寸(長×寬×高)(mm): 4800×2000×1280(加油機裝置外裝在車架左側或右側,安裝位置可前后變化)。加油機型號及生產企業:加油機型號及生產企業:BL1111Z/珠海市貝林加油設備有限公司中山分公司,HS1812B/托肯恒山科技(廣州)有限公司,SKES-1112/上海伯萊機械有限公司,SK20QF-111A,SK20QF-222A/鄭州三金石油設備制造有限公司,CS20D1110F/正星科技有限公司。車輛顏色可選;文字噴涂位置可變化。2,側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高320mm,截面寬50mm,下邊緣離地高530mm。3,隨底盤選裝駕駛室,僅選用裝子午胎,限速裝置,輔助制動裝置和前盤制動器的底盤;該車應裝具有衛星定位功能的行駛記錄儀。ABS系統生產廠家:東風電子科技股份有限公司汽車制動系統公司/36BG13-30010。
【底盤技術參數】
底盤型號DFA1110SJ11D3底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風汽車股份有限公司
外形尺寸6815×2080,2280×2450,2390,2550輪胎數6
接近角/離去角(°)24/14輪胎規格8.25-20 14PR,8.25R20 14PR
鋼板彈簧片數8/10+7,11/9+7前輪距1770,1831,1740,1845,1769,1903
燃料種類柴油后輪距1640,1586,1610,1680,1629
排放標準GB3847-2005,GB17691-2005 國Ⅳ
發動機型號 發動機生產企業 排量 功率(Kw)
CY4102-CE4C 東風朝陽朝柴動力有限公司 3767 91
YC4S150-48 廣西玉柴機器股份有限公司 3856 110 |
